耦合器 Directional Wattmeter

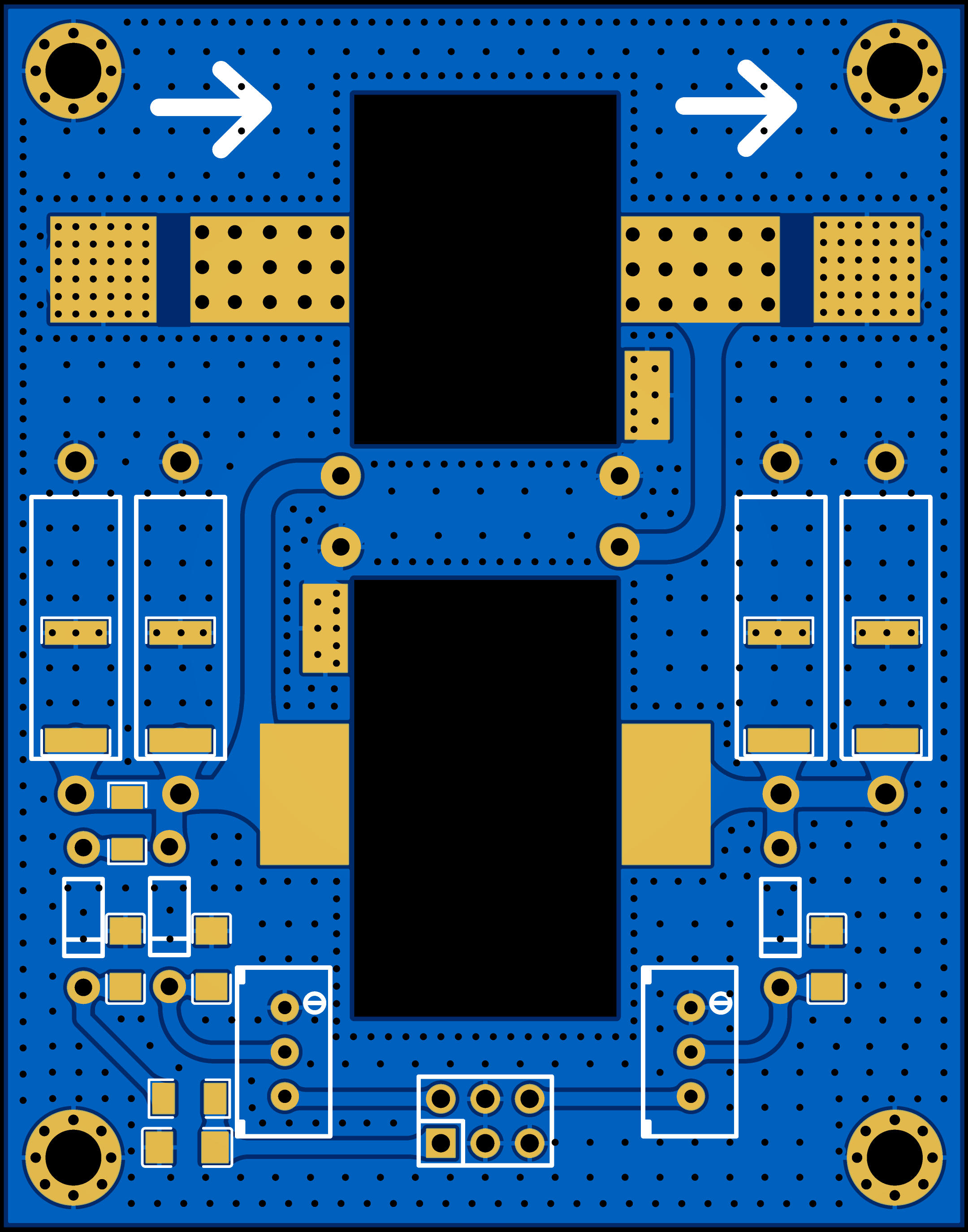

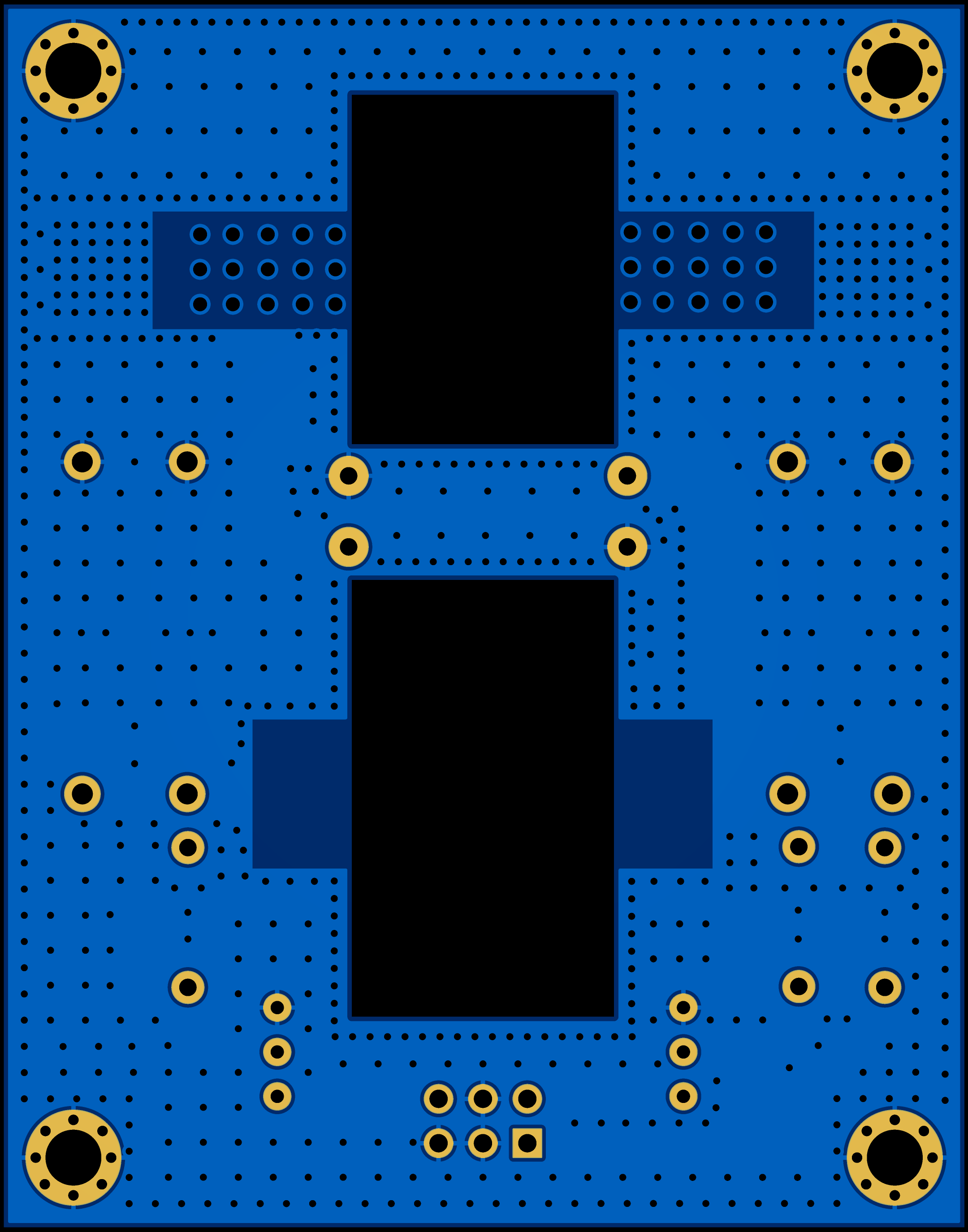

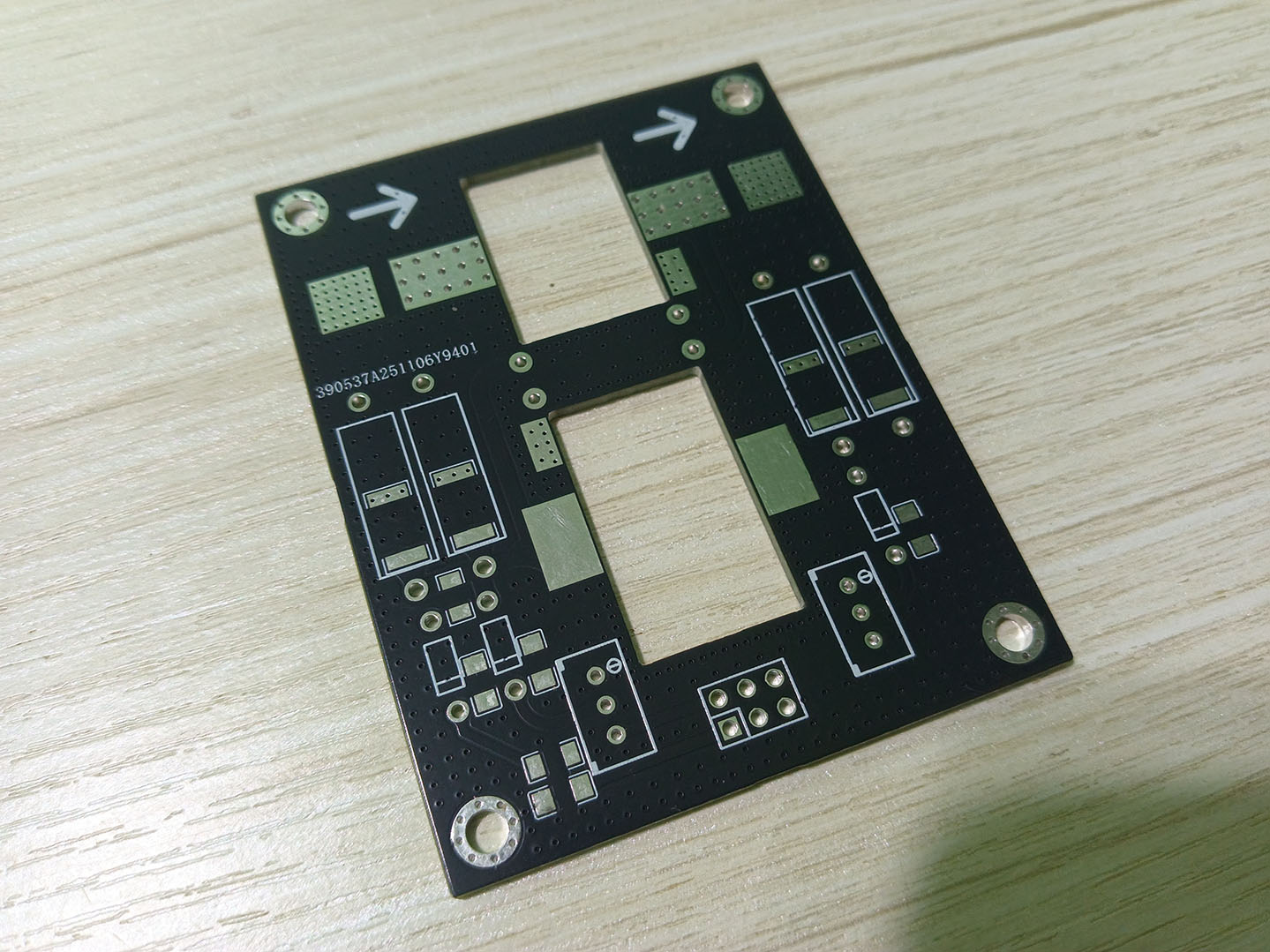

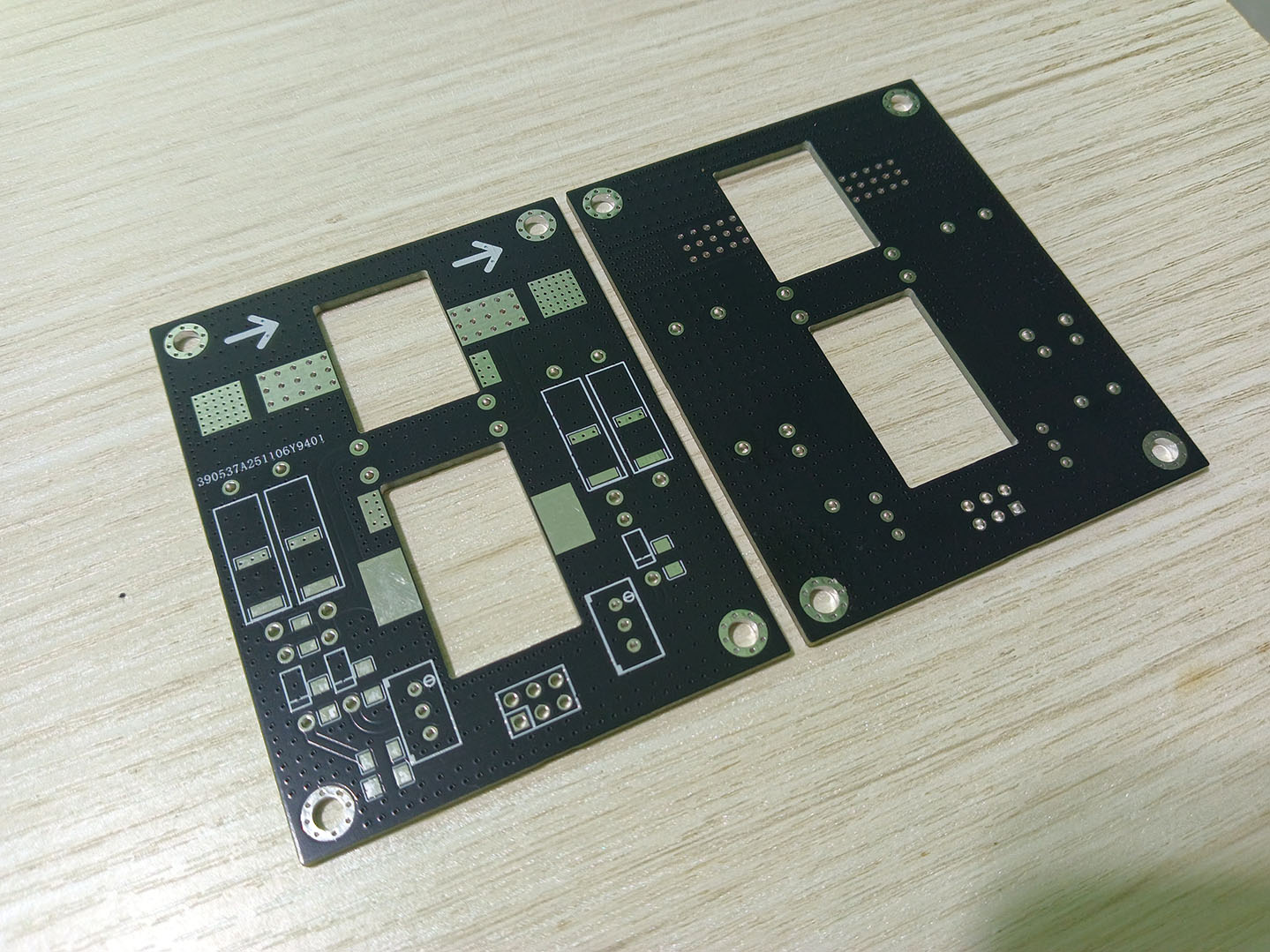

06 Nov 2025■ Directional Wattmeter 1
■ 功能概要:
- → SWR & PWR

■ 参数:
- → 频率范围: 30k-80Mhz
■ 电子元件:
- → 场管:1N5711(70V), 1N60(40V)
- → 电容:104,102电容, 滤波, 0805封装
- → 电阻: 100 ohm((1%), 2512封装
- → 电感:10nh,1nh 0805封装
■ 引脚功能概要
- → 1个 :SWR驻波输出脚
- → 1个 :PWR功率出脚
- → 1个 :ALC输出脚
■ 安装硬件:
- → 磁环: FT50-43, FT82-43
■ 校准:
- → 1、查看平坦度

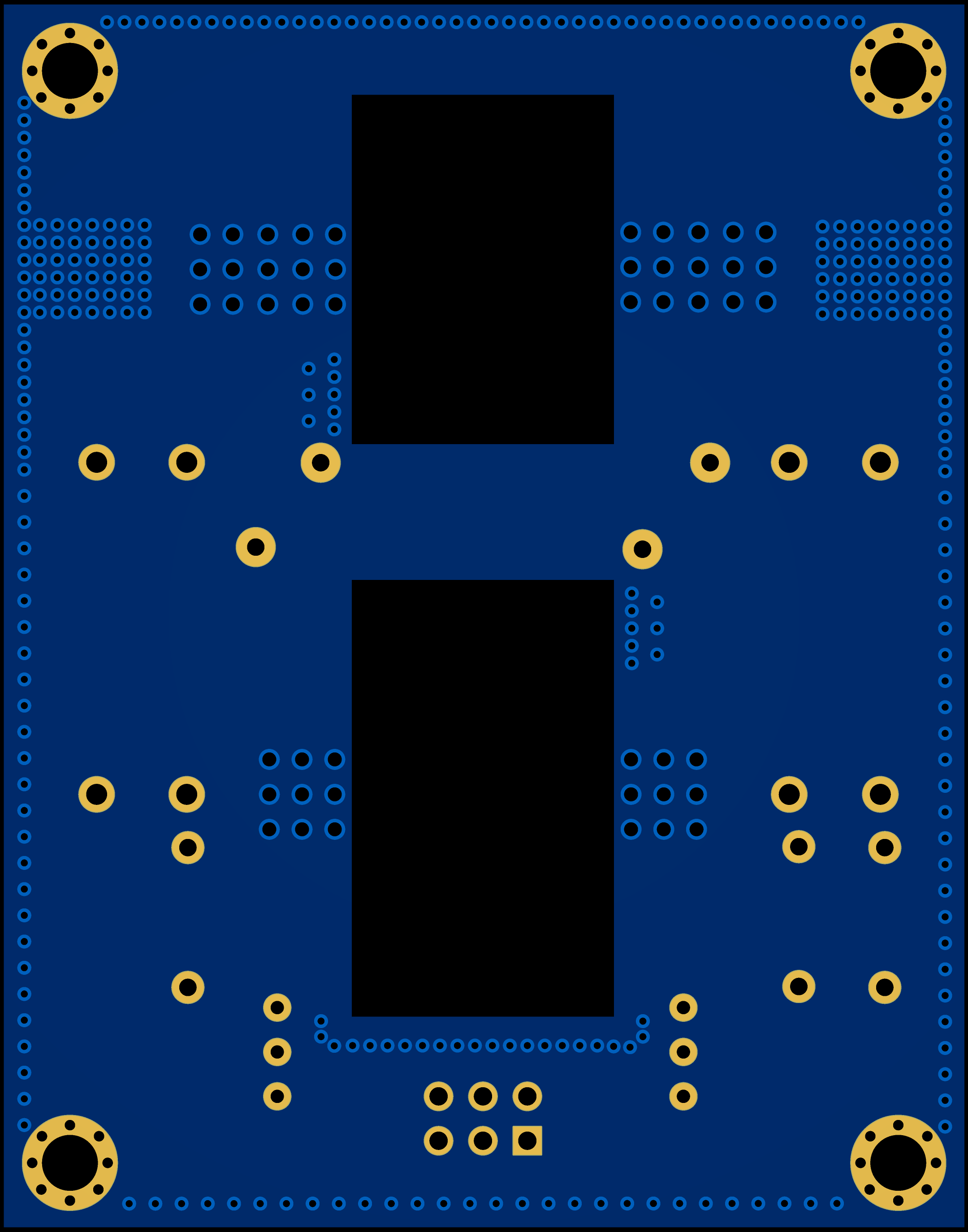

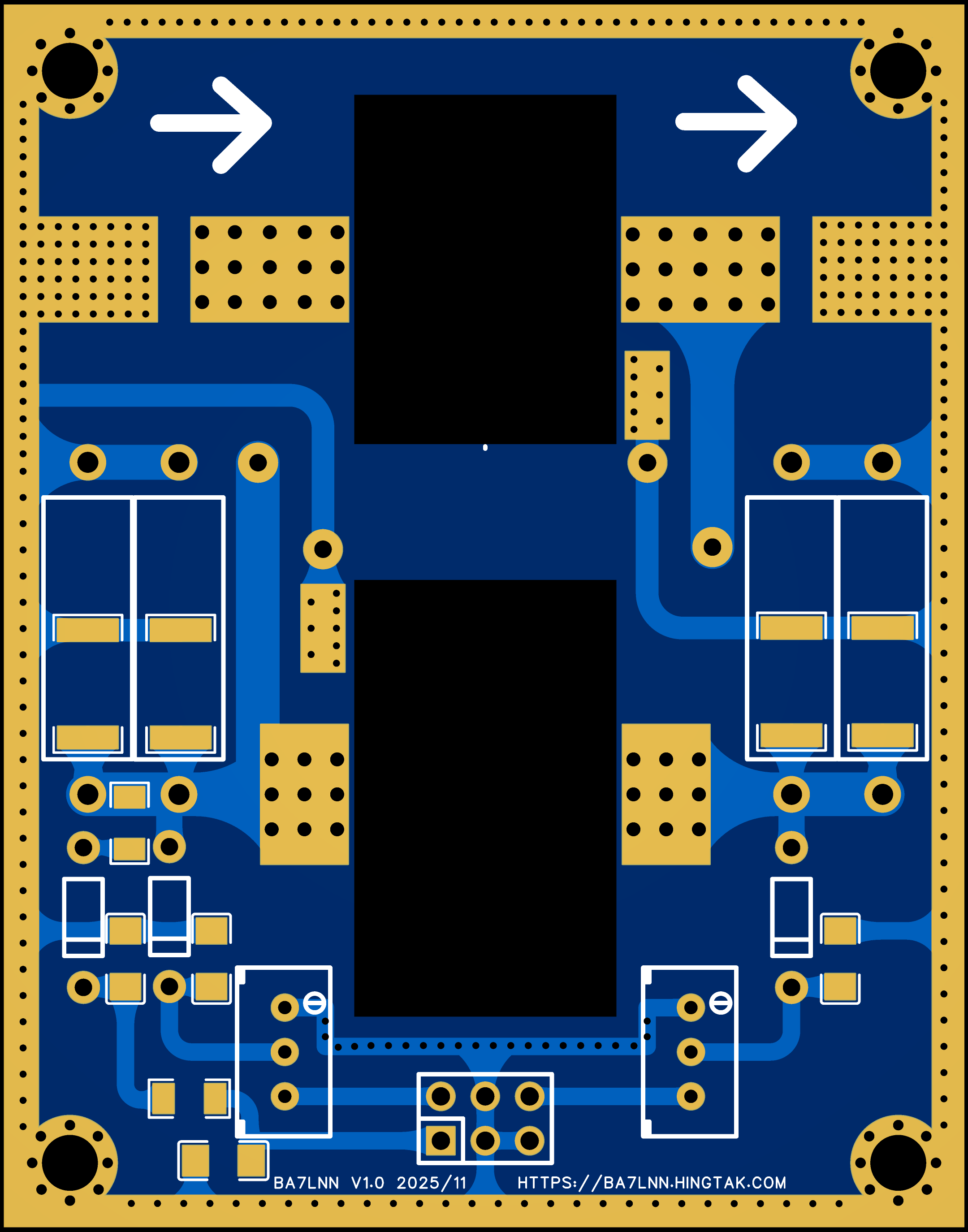

■ Directional Wattmeter 2
■ 功能概要:
- → SWR & PWR

■ 参数:
- → 频率范围: 30k-80Mhz
■ 电子元件:
- → 场管:1N5711(70V), 1N60(40V)
- → 电容:104,102电容, 滤波, 0805封装
- → 电阻: 100 ohm((1%), 2512封装
- → 电感:10nh,1nh 0805封装
■ 引脚功能概要
- → 1个 :SWR驻波输出脚
- → 1个 :PWR功率出脚
- → 1个 :ALC输出脚
■ 安装硬件:
- → 磁环: FT50-43, FT82-43
■ 校准:
- → 1、查看平坦度
